Detalhes do produto:
|
| Capacidade: | 50-3000 toneladas pela hora | Poder (w): | 7.5kW - 250kW baseado na largura e no comprimento |
|---|---|---|---|
| Largura da correia: | 500,650,800,1200,1400, personalizaram | Velocidade: | 1-5M/s |
| Tensão: | 380V, 50Hz; 440V, 60Hz ou pedido por clientes | Garantia: | 12 meses do tempo do productioni |
| Nome: | Máquina do transporte do tipo e de correia TD75 de TDII | Aplicação: | cimento, planta do triturador, área de mineração, sistema de envio |
| Destacar: | transporte de correia de transferência 380V,Transporte de correia 250kW de transferência,Correia transportadora de mina de carvão |
||
Nossa vista geral do projeto de sistema do transporte de correia de carvão/transporte da mina:
O cais para o transporte e o descarregamento de correia da aplicação de sistema do trole do projeto sul do deslocamento de carvão do leste na área de porto de Shijiu, porto de Rizhao é ficado situado nos 5 beliches sul do litoral oriental da associação do três-porto na área de operação sul da área de porto de Shijiu, porto do × 3 do × 3-7 de Rizhao, e a jarda do armazenamento é ficada situada na zona leste da jarda do casco no meio dos três molhes sul.
O projeto planeia construir 21 transportes de correia para o carvão que descarrega, empilhando, transferindo, recuperando, e carregando, incluindo 7 salas de transferência, 3 plataformas de transferência, 6 plataformas de cabeça e suas facilidades auxiliares, que adotarão o modo de combinação de construção nova e de internamento.
(1) a capacidade avaliado do trole de descarregamento (XL1, XL2) do projeto é 3600t/h, e a capacidade máxima é 4000t/H.
(2) o sistema de transporte de correia do projeto inclui dois tipos: a capacidade avaliado da linha de empilhamento sistema de transporte de correia é 3600t/h, a largura da correia é 1.8m, e a velocidade da correia é 4.0m/s; a capacidade avaliado da linha de carregamento sistema de transporte de correia é 6000t/h, a largura da correia é 2.2M, e a velocidade da correia é 4.3m/s.
1, nossa introdução do transporte de correia:
Nossa empresa é cometida ao projeto, ao desenvolvimento, à fabricação, à instalação, e à manutenção do equipamento de sistema de transtorte maioria, do grande equipamento de processo, da maquinaria de manipulação portuária, e do equipamento auxiliar. Desde 2002, sobre 20 anos, confiando no porto de Shanghai para proporcionar o projeto, a fabricação, a instalação, e serviços contratando gerais da manutenção para a operação e manutenção portuária do equipamento, fornecendo soluções visadas para clientes, fazendo o projeto mais na linha das necessidades do proprietário, acumulando a experiência rica na produção, na instalação, no funcionamento, e na manutenção da maquinaria de transtorte contínua do sistema e de transporte de materiais, e mantendo uma boa parceria com um número de empresas de renome internacional.
As áreas de negócio da empresa cobrem portos, mineração, cimento, poder, metalurgia, papel, e outras indústrias. Os produtos principais são tipo de DTII, tipo transporte de DX de correia universal, tipo transporte do DG de correia da tubulação, tipo transporte do DD de correia do coxim de ar, tipo transporte do Dy de correia móvel, tipo transporte do DJ de correia ondulado e seus rolo mais inativo dos componentes, quadro, etc., empilhador e reclaimer, lâmpada de polo alta, carro da lavagem, polia, garra, forro desgaste-resistente, etc., os produtos são exportados para Europa. , Austrália, América, 3Sudeste Asiático, e outras regiões. Parâmetro técnico geral
| Velocidade da correia (m/s) | Largura da correia (milímetros) | ||||||||||
| 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | |
| Transportando a capacidade (T/H) | |||||||||||
| 0,80 | 69 | 127 | 198 | 324 | |||||||
| 1,00 | 87 | 159 | 248 | 405 | 593 | 825 | |||||
| 1,25 | 108 | 198 | 310 | 507 | 742 | 1032 | |||||
| 1,60 | 139 | 254 | 397 | 649 | 951 | 1321 | |||||
| 2,00 | 174 | 318 | 496 | 811 | 1188 | 1652 | 2186 | 2795 | 3470 | ||
| 2,50 | 217 | 397 | 620 | 1014 | 1486 | 2065 | 2733 | 3494 | 4338 | ||
| 3,15 | 871 | 1278 | 1872 | 2602 | 3444 | 4403 | 5466 | 6843 | 8289 | ||
| 4,00 | 1622 | 2377 | 3304 | 4373 | 5591 | 6941 | 8690 | 10526 | |||
| 4,50 | 2674 | 3718 | 4920 | 6291 | 7808 | 9776 | 11842 | ||||
| 5,00 | 2971 | 4130 | 5466 | 6989 | 8676 | 10863 | 13158 | ||||
| 5,60 | 6122 | 7829 | 9717 | 12166 | 14737 | ||||||
| 6,50 | 9083 | 11277 | 14120 | 17104 | |||||||
2, nossas características do transporte de correia:
1. Grande capacidade de transtorte e distância de transtorte mais longa, até 20km ou mais longo
2. Podem os vários tipos do transporte do material de maioria e de bens especificados com uma densidade de maioria do ³ de 0.5~2.5t/m
3. Pode adotar um modo transportar combinado do segmento convexa curvado, de segmento curvado côncavo, ou de segmento em linha reta.
4. De acordo com pedidos de transporte diferentes, pode unicamente ser usado ou a utilização combinada múltipla igualmente pode ser usada junto com o outro equipamento para organizar um sistema de transtorte horizontal ou diminuindo.
5. Pode ser usado entre o ambiente de trabalho de -25ºC~+40ºC, a temperatura de transportar o material sob 80ºC com adaptação alta.
Estrutura principal
1.Reception conjunto de frame do pé 3.Tail da rampa 2.Support (que inclui a polia da viragem, o equipamento etc. da tensão)
a maneira do conjunto de frame 6.Walk de 4.Ladder 5.Middle, quadro do pé 8.Middle do corrimão 7.Supporting monta Pin 9.Upper
10.Lower Pin 11.Base 12. O quadro principal monta 13.Supporting a rampa do conjunto 16.Head do pé 14.Slider 15.Driven
Produto Vantagems
|
Equipe profissional do coordenador:
Nos 20 anos passados, nós temos a experiência rica dentro fornecendo produtos interurbanos do transporte de correia e serviços a mais de 50 países e regiões;
As soluções personalizadas do transporte de correia podem encontrar necessidades especiais de transporte de materiais maioria como grande inclinação da capacidade, a interurbana, a grande e gerencio, e soluções tais como o transporte tubular e o transporte de correia móvel pode ser fornecido;
Profissionalmente soluções de materiais especiais com elevação umidade e viscosidade alta;
Cumpra com os padrões diferentes tais como o CEMA, RUÍDO, JIS, como, SABS, etc.;
Consumo de baixa energia e de baixo nível de ruído, e reuniões exigências locais da proteção ambiental;
A tecnologia integrada do controle inteligente pode realizar controle centralizado do transporte de correia interurbano equipamento do sistema e de produção. |
|
Qualidade segura:
O equipamento, os rolamentos e as correias superiores internacionais da movimentação do transporte dos tipos são adotados, que melhora extremamente a vida útil do sistema de transporte de correia. |
|
|
Serviço pós-venda perfeito:
Forneça a orientação inteira da instalação do processo e serviços de comissão para ajudar clientes a reduzir-se custos de operação e manutenção do transporte de correia sistema. |
Casos da aplicação e do projeto
 |
||
|
Sistema de transporte de correia de Vietnsão Planta de aço de FHS |
Transporte de correia tubular de Jinping Estação das energias hidráulicas |
Sistema de transporte de correia de Central elétrica de Tailândia |
 |
||
|
Sistema de transporte de correia de HBIS Mina do ferro do grupo |
Sistema de transporte de correia de UHV Transmissão de energia em China |
Sistema de transporte de correia de Tianjin Indústria química de YongLi |

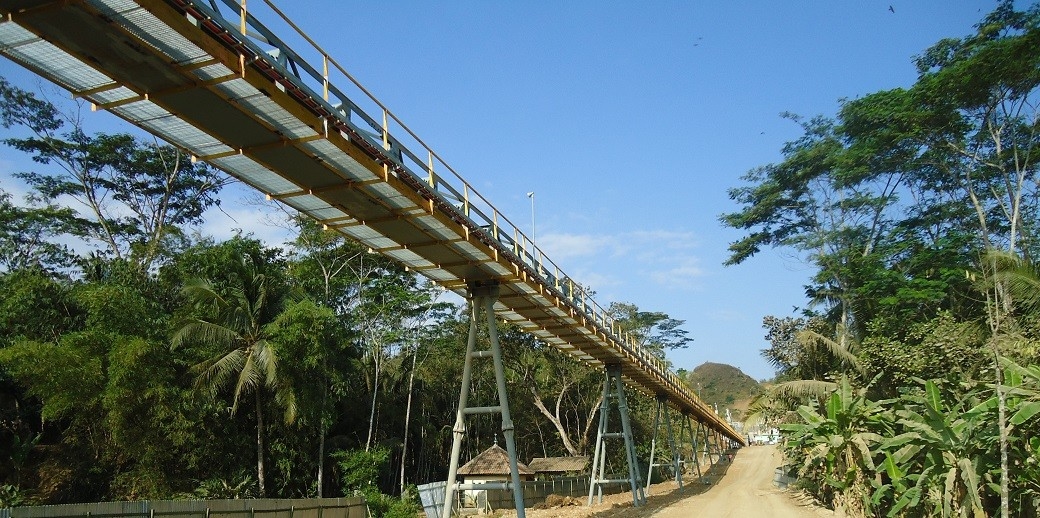

Descrição do transporte de correia interurbano
o transporte de correia interurbano pode ser usado para transportar continuamente materiais de maioria com a grande distância, com grandes ângulos inclinados e no terreno complexo, cada único transporte pode ser projetado, fabricado e instalado de acordo com clientes exigências.
Características e vantagem
o stength elástico incressed de correias transportadoras modernas permite a construção de transportes curvados interurbanos de até 30 quilômetros e para widlths da correia até de 500-2600mm.compared ao transporte de correia padrão, os transportes curvados podem exibir avanços do serval como:
custos do transporte do material 1.Decreased;
2.Decreased no custo dos valores imobilizados (estrada de ferro ou estrada);
dispositivos da movimentação 3.Decreased e pontos de transferência.
4.simple estrutura, baixo custo de operação, baixo ruído de trabalho, correndo com segurança e estavelmente, limpo e altamente eficiente.
os sistemas 5.Conveyor são a conexão lógica entre as fases de mineração, processamento, e armazenamento.
Conveyoris interurbanos da correia amplamente utilizados nos portos, nos terminais, no cais, nos centrais elétricas, na planta de aço, no central química, nas fábricas do cimento, na metalurgia, no extração de carvão e nas outras indústrias. Material de maioria tal como o carvão, a pedra de cal, o minério de ferro e carvão limpo, etc.
